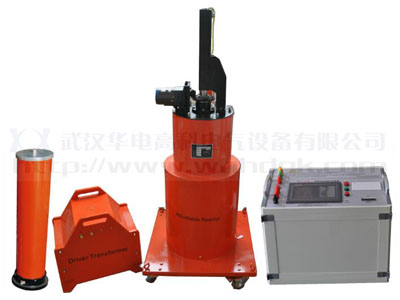

TFL-H CVT檢驗用諧振試驗裝置

用于500kV及以下的電容式電壓互感器現場校驗的可調式諧振裝置
參考標準： GB50150-2006,DL/T849.6-2004

1.輸出電壓電流波形良好，失真度小于0.5%；
2.需要電容量小。所需電源容量為試驗容量的1/Q倍，而Q值可以做到20－60；
3.不需要過壓保護。當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不會加劇對試品的損壞；
4.便于現場搬動。該裝置為干式組合串聯諧振裝置，由勵磁變壓器和多個諧振電抗器組成，單個組成單元體積小，重量輕，便于搬動，適合現場使用；
5.該裝置將調壓控制箱和勵磁變壓器合二為一，做成一體化結構，體積小，重量輕，接線簡單，特別適合現場使用。
解決方案：

有關產品購買、信息咨詢、技術資料等歡迎致電：027-87771780  或是 點擊這里馬上咨詢

CVT檢驗用諧振升壓裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、互感器校驗用串聯諧振升壓裝置、串聯諧振試驗設備

技術參數


電抗器臺數
控制箱容量
(kVA)
勵磁變容量
(kVA)
勵磁變電壓
(kV)
裝置輸出電壓
(kV)
110kV
2
5
5
6
80
220kV
4
5
5
10
160
330kV
6
10
10
15
240
500kV
8
10
10
20
320

產品描述

    電容式電壓互感器（CVT）在進行校驗時，試驗頻率必須在50Hz的條件下進行，同時現場地理條件復雜，傳統的實驗裝置已經很難滿足現場搬運、試驗的要求，TFL-H型可調諧振升壓裝置是用于現場效驗的可調式諧振升壓裝置，已廣泛用于國內500kV及以下的電容式電壓互感器的現場校驗。
